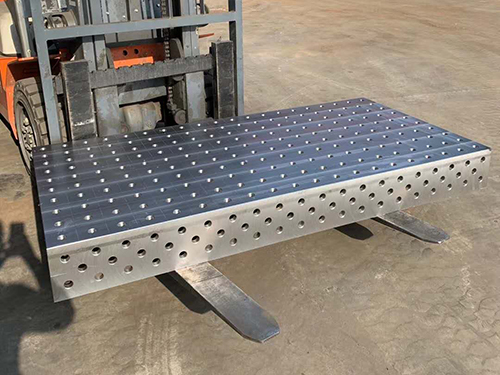

柔性焊接工作台

柔性焊接工作台主要用在焊接产品上，所以叫三维柔性组合焊接工装夹具。这套工装分为两大类：一是28系列，即孔径￠28，表面分布着100100的网格线；二是16系列，即孔径￠16，表面分布着5050的网格线。

三维柔性焊接工装平台是一套可以满足任意类型的产品装具，所有定位精度均可达到0.05-0.1mm以内，无累计误差，所有零部件均为细致加工、特别工艺处理、品质如一，是的、细致度高、操纵简单速度适宜的焊接工装设备，产品，可反复使用。

三维柔性焊接平台互换性强、稳定性高、精度保护、性价比好；适用于批量多品种多规格的工件焊接和产品的装配。

三维柔性焊接平台规格：1000X1000X200      1000X1200X200       1000X1500X200

                      1000X2000X200      1200X1200X200       1200X2400X200

                      1500X1500X200      1500X2000X200       1500X2500X200

                      1500X3000X200      2000X3000X200       2000X4000X200

三维柔性焊接平台技术参数:

A、工作台的平面度达到:0.10/1000；

B、工作台的侧面与上表面的垂直度达到:0.10/200；

C、工作台的工作表面粗糙度达到:△3.2；

D、工作台刻度线规格：100x100±0.05mm；

E、工作台材质：铸造件(HT250)，进行整体热处理，取消内应力；

F、工作台支承腿： 标准型承重力均为2T、固定型承重力均为2T、框架型承重力为5T、升降型承重力为3T；

G、工作台孔的尺寸精度为φ28，D10；孔系位置精度不超过0.05mm。与平台相配的锁销是h7级。相邻两孔的孔心距是100±0.05mm；

柔性焊接工作台的特点：

1、经济性

复杂昂贵的传统夹具已成为历史。你可以免去高成本的大量一对一工装夹具的储备，因为3D系统不需要变而适合各种工作场合。如此精妙的装置操作简便、使用安然。

2、柔性化

3D焊接工作台非常牢固，可承受非常高的载重量。它的五个面均加工有规则的孔，并刻有网线。（孔没有斜度和T型槽）。在3D焊接工作台上，任何工件都可以用定位夹紧销（PC销/锁紧销）进行各种各样的定位和夹紧。此PC销已获得口碑权。几个3D工作台可以在任何五个面上直接连接在一起。这个模块化系统在安装、调整和夹紧工件中优良的体现了它通用的功能。它的优点尤其在于实现了大型工件的应用上。

3、准确性

在装配或焊接过程中，使用定位块、连接块、夹紧器、支撑块，能够对工件准确定位，工件牢固的固定在各个定位点或定位面上。不能定位的工件几率是非常小的。如果工件本身几何尺寸不准确，可以很快被检测出来，在初加工工序中便深受取消。

4、使用不错

柔性焊接工作台在焊接过程中，仅需要低廉的防飞溅液即可免除3D工作台表面的焊接飞溅。工作台均经过时效处理和特别加工。通过模块设计具有互换性，您能在短时间内完成复杂和准确的工装组合。不论是制作单一零件或者是装配组件，这种方式都是非常经济的。台面以及各模块上的网格化的精度适宜孔，使装夹达到高准确性和高重复性。

使用三维柔性焊接工作台的主要作用有以下几个方面：

1、准确的定位和夹紧,可以减轻甚至取消下料和划线工作。减小制品的尺寸偏差，提高了零件的精度和可换性。

2、防止和减轻了焊接变形。

3、使工件处于施焊部位，焊缝的成型性良好, 工艺缺陷明显降低,焊接速度得以提高。

4、以机械装置代替了手工装配零件部位时的定位、夹紧及工件翻转等繁重的工作，改良了工人的劳动条件。

5、可以扩大优良的工艺方法的使用范围，推进焊接结构的生产机械化和自动化的综合发展。
