焊接平台

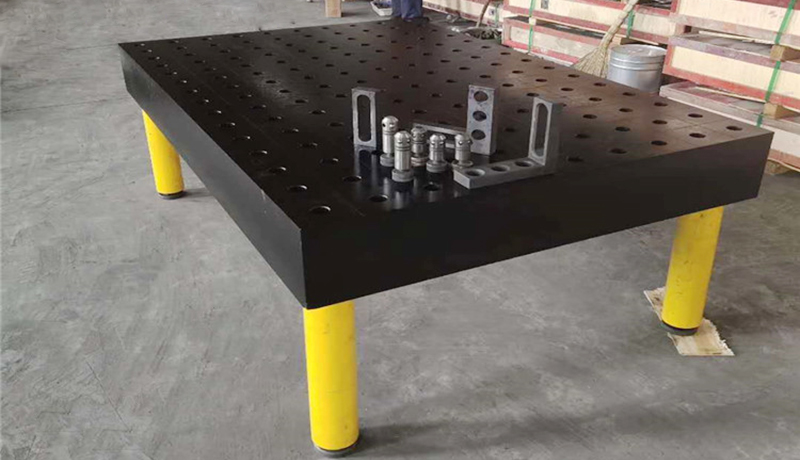

三维柔性焊接平台也叫三维柔性组合夹具工装平台、 机器人柔性焊接平台、 三维柔性焊接工作平台、孔系柔性焊接平台等，其工作台台面采用带孔格板形式，孔径有D28和D16两个系列。按材料分为：Q345钢件焊接平台、HT300铸造平台；

在精度适宜的台面上，每隔100mm均布D28的圆孔或每隔50mm均布D16的圆孔，这些孔可用于拼接各种功能的定位模块和夹具。各种功能模块除基础工作 台外，还有U/L型方箱、支撑角铁、定位角尺、定位平尺、平面角尺、角度器、角型连接块、V型定位件、压紧器、锁紧销、各种速度适宜夹具、 间隙调整垫片及各种辅助模块。模块的巧妙设计与构思，可以进行各种组合和反复使用。工作平台采用带孔格板形式。

三维柔性焊接平台的支撑：平台的支撑脚有标准型支撑脚、万向轮型支撑脚、固定型支撑脚、框架结构型支撑以及液压升降型支撑等，以适应客户各种不同的需要，这一系列的细致设计给使用者提供了大的的方便。

三维柔性焊接平台的起吊：用于基础平台的吊装移位，使用时找准平台的对称位置，插上两个速度适宜锁紧销并锁紧，然后慢慢起吊平台。便于夹具工作台从事焊接操作时，焊机稳定接地，可优良的保护工作台不受损，平台_是安装接地器。

三维柔性焊接工装平台是一套可以满足任意类型的产品装具，所有定位精度均可达到0.05-0.1mm以内，无累计误差，所有零部件均为细致加工、特别工艺处理、品质如一，是的、细致度高、操纵简单速度适宜的焊接工装设备，产品，可反复使用。

三维柔性焊接平台互换性强、稳定性高、精度保护、性价比好；适用于批量多品种多规格的工件焊接和产品的装配。

三维柔性焊接平台规格：1000X1000X200      1000X1200X200       1000X1500X200

                      1000X2000X200      1200X1200X200       1200X2400X200

                      1500X1500X200      1500X2000X200       1500X2500X200

                      1500X3000X200      2000X3000X200       2000X4000X200

三维柔性焊接平台技术参数:

A、工作台的平面度达到:0.10/1000；

B、工作台的侧面与上表面的垂直度达到:0.10/200；

C、工作台的工作表面粗糙度达到:△3.2；

D、工作台刻度线规格：100x100±0.05mm；

E、工作台材质：铸造件(HT250)，进行整体热处理，取消内应力；

F、工作台支承腿： 标准型承重力均为2T、固定型承重力均为2T、框架型承重力为5T、升降型承重力为3T；

G、工作台孔的尺寸精度为φ28，D10；孔系位置精度不超过0.05mm。与平台相配的锁销是h7级。相邻两孔的孔心距是100±0.05mm；

三维柔性焊接平台工艺装备：

三维：代表三个方向一般夹具都是纵向和横向没有垂直方向。平台大面有二个方向，四周边可用作垂直方向的安装，从而达到立体组合。

孔系：这套夹具的主要特点就是从平台到附件都是标准孔没有传统的螺纹或t型槽，配合速度适宜锁销就能使装配变得方便，定位准确。

组合：因为所有附件都是事先预制好的，可根据产品的需求任意组合及调整。

柔性：因为有上述功能整套装备可根据产品的变化而变化，一套夹具就可完成几个产品或几十个产品的需求，从而加快了产品的试制的进程，节省大量的人力、物力和财力(环保和低碳产品)。

焊接：本产品是专为焊接制品的制造而设计的通用夹具;用于焊接方便、灵活、准确，与传统的焊接方式优良许多。

焊接平台的应用：随着工业的不断发展，三维柔性组合焊接工装已经广泛的应用于装备制造和焊接加工行业，透彻改变了传统工业上的装夹定位方式，推动辄了新的工艺方法的产生。通过不断的努力，我们已经羸得了市场的认可。
